Решая определённые инженерные задачи, очень часто нужно произвести расчет площади наружной и внутренней поверхности трубопровода или его сечения. Для расчета площади, следует воспользоваться формулой, которая рассчитывается на основе величины диаметра и длины трубы.

Эта статья расскажет о том, необходимы ли другие параметры, когда может пригодиться такой расчет и как его осуществлять.

Когда это может пригодиться?

Начать следует с определения случаев, когда подобные расчеты могут пригодиться:

Они могут быть полезны при необходимости рассчитать теплоотдачу через трубопровод. Всё это считается на основе площади поверхности, которая отдает окружающей среде тепловую энергию от теплоносителя. Часто необходимо определить потери тепловой энергии по пути к прибору отопления. Все это позволит определить необходимые число и габариты радиаторов. Для этого необходимо знать, сколько калорий находится в нашем распоряжении. Расчет производится также на основе площади соответствующей поверхности трубопровода, по которому теплоноситель транспортируется от узла элеватора.

С целью определить требуемый объем теплоизоляционного материала, следует также определить площадь внешней поверхности. В таком случае, чем точнее расчет, тем выше экономия средств на приобретение материала. Так как длина теплотрассы может быть равна нескольким километрам, то такая экономия может составить большую сумму.

Также расчет будет полезен при определении затрат, связанных с приобретением окрашивающего материала. Определение площади трубопровода под покраску наряду с расчётом расходования краски на один кв. м. позволяют точно получить величину суммарных затрат.

Определение площади внутренней поверхности трубопровода окажется полезным при расчете её максимальной проходимости. Это позволит избежать превышения произведенных затрат на приобретение труб над требуемыми. При проектировании больших сетей коммуникаций это позволит снизить сумму затрачиваемых средств.

Рекомендуем:  Замена труб в ванной и туалете своими руками: видео

Как произвести расчет?

Рассчитываем сечение

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:

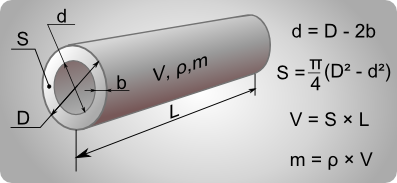

D - Наружный диаметр трубы

Sн= π•Rн^2, (1)

где Rн – наружный радиус трубы, равен половине наружного диаметра.

Площадь внешней поверхности трубы

Таким образом, мы определим площадь круга, образованного наружным диаметром.

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:

Rвн=Rн-?, (2)

где ? – толщина стенки трубы.

Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:

Sсеч=Sн ?-S?вн.

Площадь поверхности цилиндра

Все действия можно свести в упрощенную формулу определения площади сечения:

Sсеч=?•(?D_н/2?^2- ??/2?^2 ).

В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.

Sсеч=3,14•(?1/2?^2- ?0,01/2?^2 )=0,75 м^2.

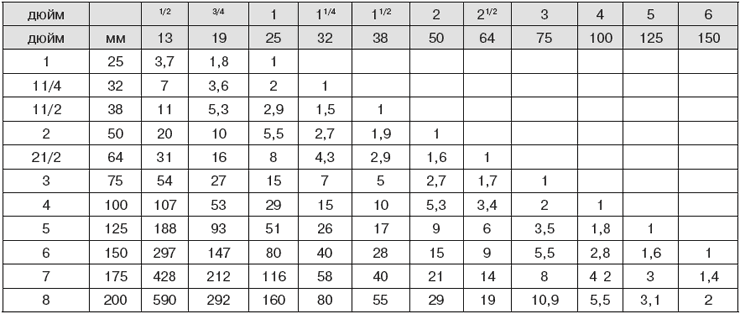

Таблица соответствия труб различного диаметра



Производим расчет площади внешней поверхности

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.

Рассчитать длину окружности можно по следующей формуле:

L=?•D_н.

Тогда площадь развертки трубы будет вычисляться по формуле:

S=?•D_н•L_тр,

где Lтр – длина трубы.

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.

S=3,13•1•10000=31416 м^2.

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.

Тогда формула примет вид:

S=?•?(D?_н+?2•??_(в))•L_тр,

где ?_в-толщина слоя минеральной ваты.

S - Площадь поперечного сечения прутка

В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

Производим расчет площади внутренней поверхности

Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.

Рекомендуем:  Termoprom - ведущий производитель сэндвич панелей PIR в Украине

Необходимо помнить ряд следующих нюансов:

  • При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
  • Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
  • Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.

Итак, для того чтобы рассчитать площадь поверхности внутренней стенки трубопровода следует воспользоваться следующей формулой:

S=?•?(D?_н-2•?)•L_тр.

В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.

S=3,14•(1-2•0,01)•10000=30788 м^2.

Заключение

Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.
