В объеме строительных работ одним из важных моментов является правильная тепловая изоляция, а также гидроизоляция соединений таких сложных трубопроводов, как изолированные трубы пенополиуретаном (ППУ). А заказать их можно у надежного поставщика, перейдя по ссылке http://uzti.su/katalog/truby-ppu/. Как правильно выполнить изоляцию таких соединений рассматривается ниже.

П/Э оболочку

С целью ограничения влияния окружающих активных явлений на участок соединения труб из ППУ, а также продления срока их службы обязательным условием является качественное изготовление изолирующего слоя таких участков в соответствии с правилами технологии.

Типы изоляции участков соединения труб из ППУ

Отделка соединений труб из ППУ изолирующим слоем производится путем заливки целого объема участка соединения пенополиуретаном в жидком виде. Также можно применять специальные муфты (см. Электромуфты для труб) из пенополиуретана или скорлупу. Для изолирования соединений стыков труб из ППУ выбран такой материал, как пенополиуретан, потому что при имеющейся малой толщине у него очень низкие показатели теплопроводности. В прежние времена при использовании таких трубопроводов теплоизолирующий материал постоянно увлажнялся, что приводило к значительным тепловым потерям в окружающую среду. Использование такого современного изолятора, как скорлупа из пенополиуретана позволило существенно снизить такие потери тепла через участки соединений труб.

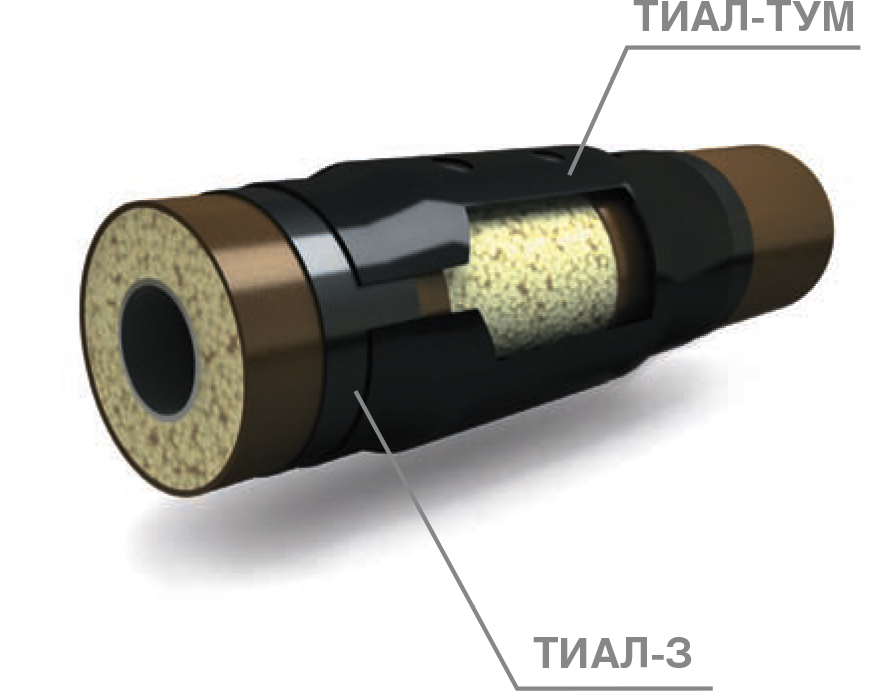

лента для изоляции стыков ППУ может быть установлена в любое время после сварки шва

Достоинства при использовании пенополиуретановой скорлупы в качестве изолятора такие:

  • такая скорлупа может применяться в северных районах с очень холодными зимами. Предельное значение выдерживаемой ППУ-ом температуры составляет минус 1300С;
  • такой материал тепловой изоляции, является надежно устойчивым к влаге;
  • в виде скорлупы такой материал также крепко устойчив к различным механическим воздействиям на стык.

Одним из важных моментов при проектировании систем трубопроводов является правильный выбор надежных и качественных составляющих для эффективного изолирования соединений ППУ. С целью увеличения срока эксплуатации систем соединенных труб, необходимо надежно уплотнить все стыки. Использование термоусаживаемой муфты позволит надолго и без всяких потерь заизолировать соединение элементов. Такой способ уплотнения обеспечит равномерное изолирование всей площади соединения по физическим и механическим показателям изолирующего материала.

Рекомендуем:  Важность техники безопасности при работе с трубами

Установка изоляционного слоя для стыка

Перед началом соединительных работ необходимо подготовить трубы. Для этого, перед осуществлением сварки стыков на один конец трубы необходимо установить изолирующую муфту определенного диаметра. При этом важно не нарушить защищающий слой на поверхности гидроизоляции труб из ППУ. Работы проводить необходимо постепенно и осторожно. После аккуратной установки муфты можно приступить к стыковке труб и их дальнейшему свариванию.

Какой комплект для изоляции стыков труб ппу выбрать?”

По окончании сварочных процессов следует испытать сварные швы на плотность. Далее, необходимо произвести объединение линий для системы дистанционного контроля, которое также необходимо проверить на надежную целостность всех подключений.

Выполнив гидроизоляцию стыков можно начинать установку тепловой изоляции.

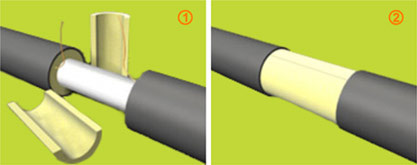

Заделка изоляции стыка

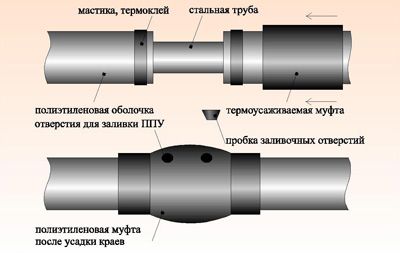

Способ установки термоусаживаемой муфты

Комплект для изоляции и заделки стыков труб ППУ: видео

При этом необходимо иметь следующий инвентарь и материалы:

  • муфту из пенополиуретана;
  • трубопровод определенного диаметра;
  • стыковые соединения труб из ППУ;
  • газовая горелка для сварки;
  • мыльный раствор для испытаний герметичности;
  • ППУ в жидком виде;
  • пробка испытательная.

Первым делом на один край трубы необходимо натянуть муфту. После стыковки труб муфта нужно передвинуть так, чтобы линия соединения расположилась по центру муфты. Сняв с нее защитный слой, посредством газовой горелки разогреть ее до образования полной усадки. Показателем усадки является преобразование муфты в бочкоподобную форму. С целью проверки муфты на герметичность, необходимо в предусмотренное отверстие вставить испытательную пробку, прокачать воздухом под давлением 0,5 атм. Для полноценной проверки муфты на герметичность следует повторить испытания через 5 мин. Если давление константа, значит, усадка муфты произошла полностью. При снижении давления за это время возникает необходимость в проверке качества усадки муфты по краям, с помощью мыльного раствора.

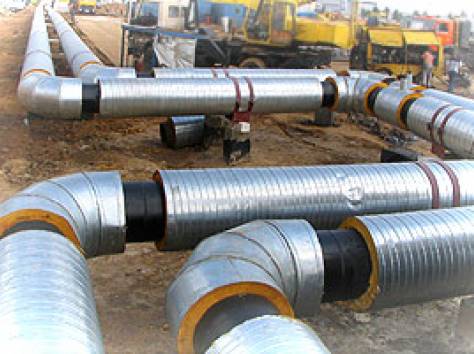

loupe

Для ликвидации некачественного прилегания муфты необходимо ее установить более плотно.

После правильной установки муфты необходимо извлечь испытательную пробку и образовавшееся отверстие заполнить жидким ППУ-ом. Эта смесь после вспенивания должна принять твердую форму. Далее, все отверстия изнутри нужно заделать полиэтиленовыми пробками и приварить их к муфте, что позволит создать качественную гидроизоляцию, а также тепловую изоляцию соединенных труб.

Изоляция стыков труб ППУ

Такой сварной способ с использованием муфт обеспечивает надежное противостояние соединений труб из ППУ перед экстремальными условиями окружающей среды – порывами ветра, ливнями, снегопадами, сильными морозами и перед механическими воздействиями.

Схема водопроводных труб

С целью изготовления ППУ в жидкой фазе применяют специальный полиол в комбинировании с полиизоцианатом, которые являются составляющими специального пенопакета. При соединении этих компонентов образуется жидкая смесь, которая после вспенивания и увеличения в объеме впоследствии затвердевает. Пенопакеты для заливки ППУ с целью изоляции соединений применяют потому, что они облегчают работу строителей при изолировании стыков, а именно уходит необходимость в разведении специального раствора и его небезопасном распределении по разным емкостям посредством леек. В результате этого процесс изоляции протекает быстро, качество уплотнений становится выше, а наличие вредных факторов ниже.

Рекомендуем:  Строительный герметик — виды и сфера применения

В случае отсутствия возможности произвести заливку ППУ для изоляции стыка труб можно использовать скорлупу из пенополиуретана. Также применение такой скорлупы допускается и при частичном ремонте гидроизоляции соединений. Скорлупа из ППУ имеет продолжительный срок службы, а ее прочностные качества и жесткая структура не дает образовываться даже малейшим сдвигам тепловой изоляции.
