Пропановая газовая горелка для пайки медных труб разным припоем: какую выбрать


Паяние труб, изготовленных именно из меди, является самым популярным и развивающимся методом присоединения таких изделий для подачи воды в квартирах и загородных домах. Такая технология присоединения металлических деталей, как припаивание родилась еще в древние времена Египта. При этом в нашем современном мире такой, казалось бы, древний метод начал активно возрождаться и применяться. Трубы для подачи воды, объединенные таким методом, могут стабильно выдерживать высокие тепловые напряжения и гидравлические удары. Газовая горелка для паяния труб из меди является важным инструментом для осуществления такого типа работ.

Выносливая система трубопроводов из меди

Выполнить припаивание деталей из меди с применением специальной газовой горелки, возможно собственными руками. С целью качественного выполнения такого процесса необходимо знать определенные правила.

Трубы из меди для системы отопления

Трубы из меди чаще всего применяются при проектировании трубопроводных систем подачи воды, а также отопительных систем. Свое широкое применение такие изделия получили благодаря следующим важным свойствам:
• Такой материал, как медь, отличается своей стойкостью перед влиянием внешних факторов;
• Имеют продолжительный срок эксплуатации – не одно десятилетие;
• Медь благодаря своим пластичным свойствам дает возможность изготовлять трубопровод любой конфигурации;
• Способны переносить повышенное давление переносимой среды;
• Такой материал, как медь достаточно устойчив к высоким температурным нагрузкам носителя тепла.

При всех положительных характеристиках медных трубопроводах существует один недостатокотносительная дороговизна изделий, которая зачастую отводит хозяина от такого предложения в сторону более выгодных по цене товаров. При этом не стоит забывать о продолжительном сроке эксплуатации медных труб, благодаря которому можно в будущем сэкономить на нескольких текущих ремонтах обычных трубопроводных систем, а также процесс паяния медных деталей избавит от приобретения различных фитингов для соединения, без которых невозможно установить трубы из полипропилена.

Метод установки медных деталей в руках неопытных строителей, которые никогда не применяли такие изделия из меди в своих строительных изысках, приносит свои определенные трудности. На самом деле, спаять элементы из меди можно без особого труда, и различных переживаний. Для этого необходимо изучить соответствующую теорию паяния, ознакомиться со специальным видео для обучения и провести практические занятия собственными руками на тренировочных обрезках медных труб. В результате выполнения всех этих занятий можно самому смело применять такой несложный метод.

пайка медных труб

Основные приемы припаивания труб из меди

С целью припайки деталей из меди применяются следующие два основных метода:

Рекомендуем:  Цветной металлопрокат: виды и сферы применения

1. С применением диапазона высоких температур – припой разогревается до температуры 600–9000С. Такая схема используется при установке труб для носителей с высокими цифрами давления.
2. С использованием низких температур – применяемый припой разогревается до температуры порядка 4500С. В этом случае припаянные изделия, возможно, использовать только при установке бытовых схем трубопроводов.

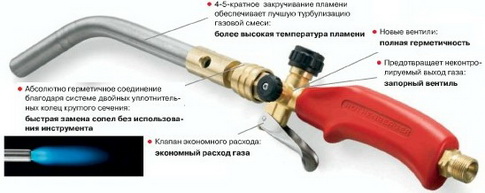

Горелка для пайки медных труб

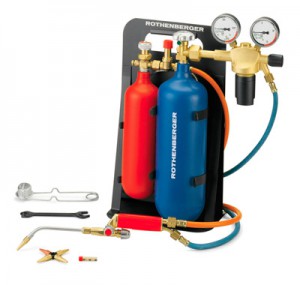

Горелка для пайки твердым припоем

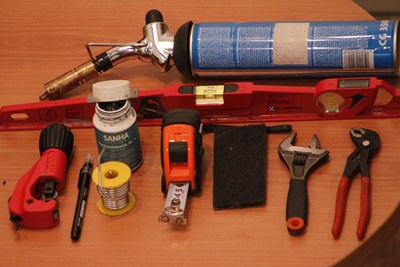

Необходимый инструмент для паяния труб из меди

С целью изготовления надежной и качественной спайки изделий из меди следует приобрести такой набор инструментов:

1. Для точного перпендикулярного обрезания труб необходим труборез.
2. С целью создания четкой поверхности после обрезания трубы понадобится фаскосниматель.

Фаскосниматель
Фаскосниматель

3. Чтобы исключить применение фитингов для соединения труб необходимо иметь труборасширитель. При этом один край трубы просто вставляется в другой конец, предварительно расширенный этим инструментом. Для такой схемы глубина присоединения труб должна равняться или быть больше диаметра стыкуемых труб. Элементы труб легко насаживаются между собой как трансформер.

Труборасширитель
Труборасширитель

4. Для зачистки участков соединений изделий применяются специальные щетки и ерши.

Комплект ершиков и щеток
Комплект ершиков и щеток

5. С целью ограничения распространения факела горелки используется специальный рефлектор (отражатель). Такой защитный элемент устанавливается на сопло горелочного устройства. Применяя ограничивающий отражатель, появляется возможность производить припаивание в таких местах, которые окружены со всех сторон легковоспламеняющимися материалами. При этом рефлектор способствует более однородному прогреванию стыкуемых поверхностей посредством спайки.

Отражатель пламени
Отражатель пламени

6. Для установки деталей из меди с помощью спайки применяется газогорелочное устройство. Предлагается целый ряд моделей горелок, которые имеют различную длину факела и мощность. В газогорелочных устройствах для спайки изделий могут применяться два основных типа баллонов – стационарные и разовые. При этом можно встретить такой тип горелки, как ацетиленовая.
С целью правильного определения применяемого типа горелки необходимо выяснить соответствующую температуру разогрева припоя. Профессиональные аппараты применяют твердый припой, при этом бытовые горелочные устройства используются при работе с гибким припоем. При этом встречаются еще и промежуточные модификации.

7. В случае применения легкоплавкого припоя можно использовать обычный термофен, который работает от обычной бытовой розетки и разогревает зону спайки труб до температуры, равной 6500С.

Термофен
Термофен

Такой прибор имеет возможность менять температурный режим истекающего воздуха и поддерживать стабильное нагревание на протяжении относительно продолжительного срока. В комплекте с термофенами могут предлагаться специальные насадки, благодаря которым происходит необходимая фокусировка потока разогретого воздуха на отдельные участки.

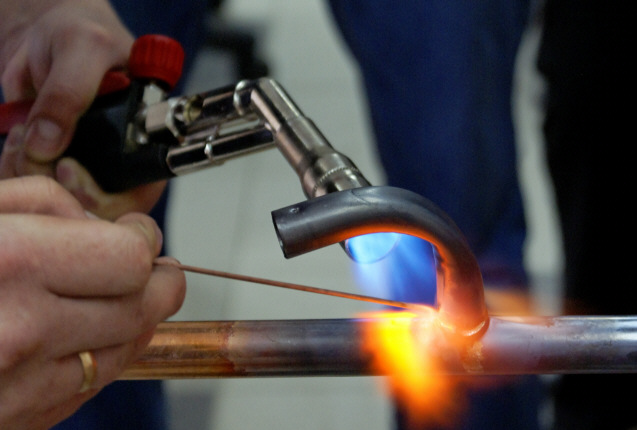

медная пайка

Необходимый материал для паяния твердым припоем

С целью надежного припаивания труб в системе с высокими показаниями давления применяется твердый припой. Такой материал производится в форме стержней с температурой плавления в пределах 9000С. Применение таких изделий делает присоединение труб надежным и качественным в условиях с повышенным давлением и высокими показаниями температуры. Соединение посредством твердого припоя применяется для установки систем отопления, для подачи газа, систем кондиционирования и охлаждения.

Рекомендуем:  Пайка твердых медных труб твердым припоем
Твердый припой
Твердый припой

Чаще всего в качестве твердого припоя применяют материал, изготовленный из меди и фосфора с присутствием такого эффекта, как самофлюсация. При этом предлагаются припои, изготовленные из меди, фосфора и присадок из серебра. Использование фосфора в твердых припоях дает возможность понизить температуру для припаивания деталей до 7500С. Надежность швов после соединения в этом случае становится выше благодаря правильному соответствию коэффициентов температурных расширений присоединяемых изделий и припоя.

Мягкий припой выпускается в форме мотков проволоки, толщина которой равна до 3 мм. Температура плавления таких припоев равна 3000С. Предназначены они для установки систем в бытовых условиях. Такие припои изготавливают чаще всего из таких материалов, как свинец, олово с добавлением серебра и других элементов.

Мягкий припой
Мягкий припой

Для выполнения припаивания труб необходимо использовать флюс, который способствует глубокому проникновению и качественному прикреплению припоя к поверхности труб из меди.

Флюс
Флюс

Флюсы также подразделяются в зависимости от температуры спайки на высокотемпературные и низкотемпературные изделия.

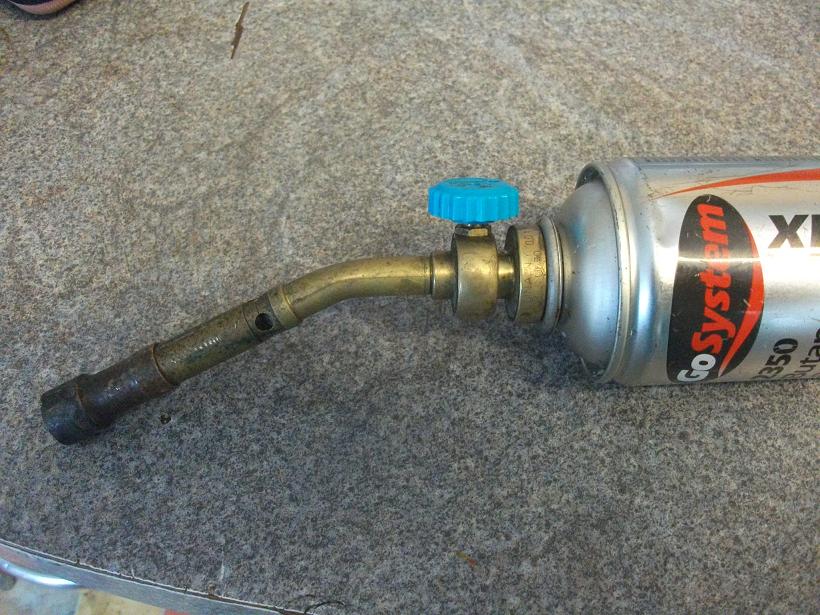

пайка медным припоем

Схема выполнения припайки труб из меди

1. Обрезать труборезом отмеренный отрезок медной трубы.
2. Фаскоснимателем обработать обрезанный край трубы.
3. Подготовленный край трубы расширить труборасширителем.
4. Выполнить предварительную стыковку труб без паяния для сверки размеров.
5. Прикрепляемую поверхность обработать флюсом. В случае высокотемпературного паяния флюс не применяется.
6. Далее, аккуратно выполнить однородный прогрев прикрепляемых поверхностей посредством горелки или фена. Чаще всего нагрев осуществляется в течение 5 минут.
7. Присоединить слой припоя к нагретой поверхности, на которой припой должен начать расплавляться.
8. Удалить оставшийся флюс после остывания припоя с помощью воды и влажной ткани.

медный припой

Монтаж медных труб

С целью надежной установки труб для подачи воды в жилые помещения в настоящее время все чаще применяют медные заготовки. Такие изделия занимают меньше места и легче, чем стальные, обладают противокоррозионными свойствами, выносливее труб из пластика и достаточно легко устанавливаются.

Последовательности соединения труб пайкой
Последовательности соединения труб пайкой

Специфика установки труб из меди

Установка изделий из меди для подачи воды может происходить двумя схемами – с помощью припаивания труб и присоединение на резьбе с обжимным кольцом.

Схема присоединения на резьбе достаточно проста даже для начинающего ремонтника и особенного инструмента для этого не понадобится. Только традиционные гаечные ключи для затягивания присоединений и все. Для подбора фитинга следует знать диаметр медных труб.

Инструмент для установки труб из меди

Для выполнения установки деталей из меди на резьбе для подачи воды необходимо иметь следующие инструменты:

1. Ножовка для металла или труборез. Перед установкой труб из меди необходимо их разрезать на отрезки определенной длины.
2. Ручной калибратор. Необходим для калибровки труб из меди.
3. Гаечные ключи. Потребуются для установки элементов из меди.
4. Напильник. Применяется для избавления от заусенец.
5. Пассатижи.
6. Мелкая шлифшкурка, предназначена для избавления от оксидной пленки.

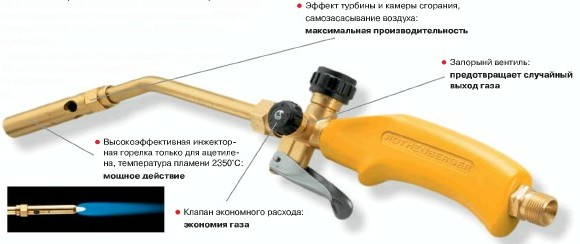

gorelka

Необходимые материалы для установки труб из меди

1. Медные трубы. Для этого необходимо разработать точную схему трубопровода с целью определения их общей длины.

Следует отметить, что новичкам в установке труб необходимо покупать изделия с некоторым запасом по длине и количеству для компенсации дефектов при неумелом их обрезании и обработке.

Трубы из меди могут предлагаться в изолированном виде – в ПВХ. Такие изделия используются для подачи горячего теплоносителя. Перед стыковкой таких деталей необходимо на их краях снять изоляционный слой.
2. Специальные фитинги для труб из меди. При резьбовой установке изделий – прикручивании применяются так называемые обжимные фитинги. К ним относятся тройники, муфты, угольники, переходники различных диаметров. Все соединительные детали следует подбирать в соответствии с разработанной схемой.
3. Для герметизации присоединений на резьбе понадобится специальная фум-лента.

пайка труб

Установка посредством резьбы с применением обжимных колец

Такие соединения называются разборными. При этом в случае замены трубопровода кольцо все-таки придется заменить. Установка труб из меди таким способом дает возможность вовремя выявлять недостатки, течи и своевременно производить ремонт соединений – демонтаж и замену.

Рекомендуем:  Соединение мягких медных труб

Присоединения медных труб на резьбе производится по такой схеме:

1. Обрезать часть трубы определенной длины.
2. В случае установки труб заизолированных в ПВХ необходимо снять изоляция на ее краях. Для этого острым лезвием надрезать слой изоляции и снять ее ненужную часть вручную.
3. Появившиеся после обрезания отрезка трубы заусеницы необходимо удалить напильником.
4. Подобрать соответствующие фитинги.
5. Первым делом необходимо надеть на трубу накидную гайку, после обжимное кольцо.
6. Гайку и обжимной фитинг необходимо присоединить. Далее, следует затянуть резьбовое соединение. Вкручивать гайку сначала следует аккуратно, вручную по возможности после с помощью специального ключа. В результате этого обжимное кольцо обтягивает плотно трубу, благодаря чему происходит полная герметизация соединения элементов системы.

припой твердый медный

В случае присоединения фитинга для перехода от стальной трубы к медной трубе обязательно применяется специальная фум-лента или традиционная пакля на краске. Фитинг накручиваю на резьбу, предварительно намотав не нее пропитанную краской паклю или специальную ленту.
