Трубы вентиляционные оцинкованные: размеры

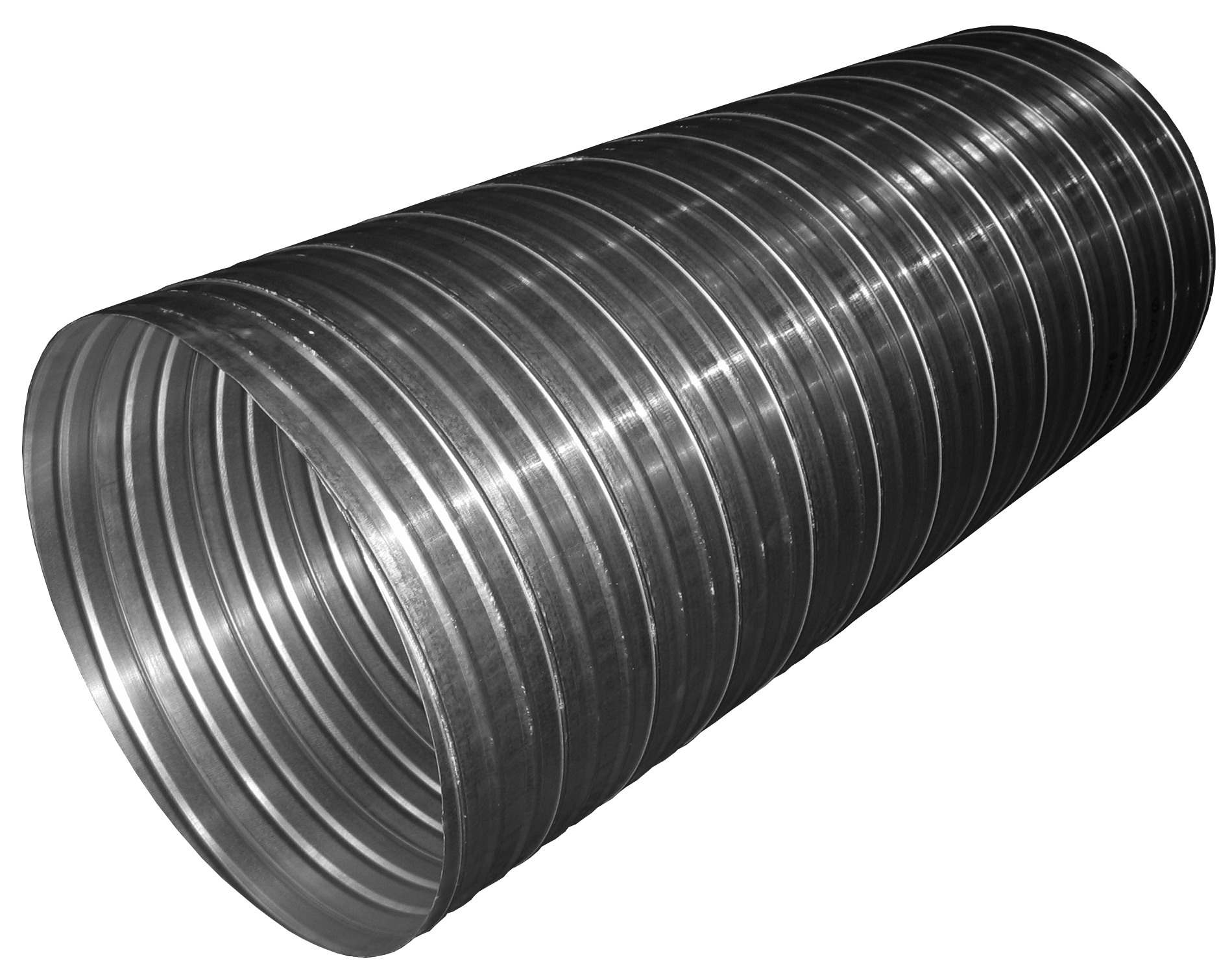

Воздуховод оцинкованный спирально-навивной


Для того чтобы система вентиляции прекрасно работала, так сказать, без сбоев, помимо прочих элементов системы, необходимо обеспечить правильную установку воздуховода. В большинстве случаев материалом, который является основным в такой системе, считаются изделия из оцинкованной стали для системы вентиляции.

Многие даже не задумывались, почему же данные такие строительные материалы широко применяются в создании трубопроводных конструкций в системе вентиляции и какими отличительными чертами они обладают.

Преимущественные особенности канала подачи воздуха из оцинкованной стали

Так как такая продукция изготавливается из обычного оцинкованного стального листа, обеспечивается низкая себестоимость всех деталей конструкции, по сравнению с иными видами материалов. Но демократичная ценовая политика никак не поддает сомнению свойства надежности и долговечности таких изделий. Помимо этого, трубы из оцинкованной стали прекрасно поддаются легкому их сбору и простой установке.

Гибкие воздуховоды для вентиляции: полипропиленовые, алюминиевые, стальные, плоские, температуростойкие, пластмассовые, металлич

Сферы его использования

Трубы из оцинкованной стали для вентиляционных трубопроводов могут найти свое применение везде, где требуются вентиляционные линии, а именно:

1. В системе подачи свежего воздуха в помещение;

2. Для оборудования воздуховода центральной системы кондиционирования.

Оцинкованные каналы перемещения воздушной массы используются при создании вентиляционных конструкций в коттеджах, квартирах, офисах, клубных помещениях, заведениях ресторанного типа. Помимо этого, абсолютно в любом крупном магазине, в производственных цехах можно увидеть проходящие под крышей трубы из оцинкованной стали для вентиляционных систем.

Воздуховод и его типы

Под воздуховодом понимают совокупность труб, которая подлежит установке в помещениях для выполнения функции вытягивания из них отработанного воздуха с наличием в нем самых разнообразных примесей и газов, а также конструкция помогает распределить по периметру помещения свежий воздух. Такие функции непосредственно выполняют вытяжные трубы.

Рекомендуем:  Вытяжная труба

Подается и вытягивается воздушная масса по изделиям двумя способами:

1. На самотек (естественный способ);

2. С помощью приборов вентиляции (искусственный способ).

Кроме этого благодаря новшествам и внедрениям дополнительных элементов в этой сфере, можно обеспечить очистку и разогрев воздуха, который подается в помещение. Ни одна система вентиляции или конструкция для кондиционирования не сможет работать без применения воздуховода.

Фасонные элементы для сооружения вентиляции
Фасонные элементы для сооружения вентиляции

Виды канала подачи воздуха

В зависимости от форм сечений трубы, воздуховод имеет такие виды:

1. Прямоугольный;

2. Округлый.

В зависимости от материала, из которого создан воздуховод, в большинстве случаев встречаются такие изделия:

1. Из оцинкованных стальных листов или нержавеющих стальных листов;

2. Из листов, созданных из сплава железа и углерода (углеродистая сталь);

3. Из алюминиевых листов (см.  Алюминиевая труба).

Отличительные черты воздуховода из оцинкованной стали

Трубы из оцинкованной стали для систем вентиляции изготавливаются, в том числе, с сечениями, как округлой формы, так и прямоугольной. Толщина оцинкованного листа, из которого создан каркас трубопровода, варьируется в пределах 0,51,25 мм. Изделия из оцинкованного листа, которые имеют сечения прямоугольной формы, стыкуются между собой с помощью соединительного узла в виде фланца, а с имеющимися сечениями округлой формы при использовании такого соединения, как ниппель.

Воздуховод из указанного материала имеет такие свойства, как:

1. Невысокая цена;

2. Маленький удельный вес, что обеспечивает легкость конструкции;

3. Долгий срок эксплуатации;

4. Процесс установки и содержания конструкции в надлежащем состоянии прост и легок.

К таким оцинкованным трубам изготавливаются специальные элементы, служащие в качестве соединительных узлов, а также зарывают стыковочные участки. Такие фасонные детали производятся и из оцинкованной стали.

В каких условиях необходимо пользоваться воздуховодами разных типов

Эксплуатация оцинкованной трубопроводной конструкции для вентиляции

Согласно государственному стандарту качества, в условиях, когда температурные показатели воздуха доходят до отметки не больше, чем 80 градусов, при этом показатель влажности не превышает 60%, используются изделия из оцинкованной стали для вентиляции, которые созданы путем холодного проката и имеют толщину своих стен не более 1 мм.

Рекомендуем:  Для чего и как утеплять вентиляционные трубы?

Но, некоторые детали системы вентиляции могут быть произведены из стали, которая прошла обработку под горячим прокатом. Толщина ее стен, без учета слоя покрытия, составляет не более 0,9 мм. Сталь может впоследствии быть прогрунтованной или выкрашенной.

Эксплуатация воздуховода из стального нержавеющего листа

Согласно государственным стандартам качества предусматривается, что для перемещения воздушной массы, температура которой достигает показателей не более 500 градусов или для перемещения газов, которые имеют в своем составе химические, неблагоприятные вещества обязательно используют трубопроводы, имеющие высокий уровень устойчивости к коррозийным образованиям и высокую степень прочности и стойкости к выдерживанию высоких температур.

Отличительные черты воздуховодов разных сечений

Трубы из оцинкованной стали для вентиляционных систем, которые обладают прямоугольным сечением, производятся практически с любым диаметром. Свойство герметичности имеет высокий уровень, а вид соединительного элемента для стыковки деталей воздуховода имеет фланцевую разновидность с наличием шины и герметизирующего уплотнителя.

Для того чтобы оцинкованная труба для вентиляционной системы, имеющая сечение не более 100 см, приобрела необходимую жесткость, нужно выполнить зиговку с соблюдением расстояния по всему периметру изделия около 30 см либо оснастить ее изгибами по диагонали.

Изделия из оцинкованной стали для вентиляционной системы, имеющие округлое сечение, изготавливаются, как и все другие, с разнообразием диаметральных параметров. Но, соединительный процесс выполняется только посредством таких соединительных деталей, как ниппель. Герметичный уровень конструкции имеет высокий уровень, а зафиксировать ниппельный соединительный узел возможно с помощью вспомогательных элементов таких, как саморезы и заклепки.

Нужно понимать, что качественные стыковочные детали и фланцы создадут возможность уменьшить потерю давления на линии, течь воздушной массы, а также повысить уровень шумоизоляции системы вентиляции. В этом им поможет свойство герметичности соединения при помощи ниппеля.

Элементы, закрывающие стыки для воздуховода из оцинкованной стали

Вся вентиляционная система не состоит только лишь из оцинкованных труб, она включает в себя еще и фасонные части с легкостью, создающие любую конфигурацию трубопровода, а именно выполнить поворот и разветвление.

Рекомендуем:  Вентиляционная печная труба на крышу дома

Детали фасонного назначения это изделия для вентиляционной системы, соединяющие несколько труб и узлов конструкции и, при необходимости, развести их.

К таким элементам относятся:

1. Крестообразные части;

2. Переходники;

3. Тройные детали;

4. Отводные элементы;

5. Угловые детали;

6. Части в виде зондов, шин и врезок.

Элементы, закрывающие стыковочные участки могут производиться самой разной формы и фигуры. Система охлаждения воздуха в помещении и вентиляционная линия включают в себя такие элементы, число которых в некоторых конструкциях является равным количеству применяемых оцинкованных труб. Такие фасонные части, как и труба из оцинкованной стали для системы вентиляции, могут иметь округлые и прямоугольные сечения.

Имея нижеприведенный комплект деталей, сооружают воздуховодную линию самой разнообразной формы:

1. Отводный элемент, имеющий угол в 90 градусов;

2. Отводная деталь с углом в 45 градусов;

3. Тройной элемент;

4. Ниппельный набор;

5. Барьерная крышка;

6. Деталь, с помощью которой можно соединить воздуховоды разного уровня;

7. Элемент, устанавливаемый в стену воздуховодной конструкции.

Нужно помнить, что создавая любую вентиляционную систему, первоначально необходимо сделать просчет мощности трубопровода, обеспечить, чтобы скорость обмена воздуха не создавала превышение нормы в воздушной массе вредных примесей.

Если приобретать элементы комплектации у продавцов, имеющих соответствующие сертификаты качества продукции, можно получить качественную систему вентиляции из оцинкованных стальных труб, которая будет эксплуатироваться долгие годы. Предпочтительнее останавливать выбор на тех подрядчиках, которые в рамках обслуживания согласно выданной гарантии, будут производить очистку трубопровода и, в случае необходимости, его ремонт.
