Крышная разделка дымохода своими руками: видео


Для обеспечения безопасной работы дымохода, снижения тепловых потерь и влажности в доме необходимо обязательно выполнить его разделку на крыше. В случае неправильной организации выхода дымохода на крыше происходит проникновение осадков, в результате чего гниют и распадаются несущие деревянные конструкции крыши. Неправильная установка самих дымовых труб может привести к воспламенению деревянных элементов в сухую погоду. Внимательно изучив правила установки дымохода на крыше разделку дымохода можно выполнить собственными руками.

V2KwLZsgxbk

Типы разделок для дымохода

На выбор варианта разделки для дымохода в основном влияют такие факторы:
• материл трубы дымохода,
• вид покрытия крыши,
• конфигурация крыши форма, углы наклона,
• месторасположение дымовых труб по отношению к коньку.

Важными функциями разделки являются максимальная защищенность крыши от попадания осадков внутрь и снижение тепловых потерь. Правильный подбор материалов для разделки способствует нормальному функционированию крыши.

8

Металлическая

Для металлических дымоходных труб типа сэндвич разделка изготавливается из металлического конуса, который жестко прикрепляется на металлическом фартуке под заданным углом.

Разделка металлочерепицы вокруг труб
Разделка металлочерепицы вокруг труб

Шифер

Для крыши с шиферным покрытием фартук изготавливается из такого материала, как свинец, с целью повторения волнистого рельефа шиферного покрытия благодаря имеющимся своим пластичным свойствам. Углы наклона разделки для труб и кровли должны совпадать. Трубу типа сэндвич необходимо вставить в переходной конус и тщательно загерметизировать образовавшийся зазор уплотнителем.

Волнистый рельеф

При установке круглых труб через крышу с волнистым металлическим рельефом помимо металлической разделки рекомендуется применять проходки, изготовленные из полимерных материалов на каркасе из металла. Такие элементы сделаны из стального или алюминиевого листа с отверстием, которое больше чем диаметр трубы и колпака, выполненного из резины или силикона. ( см. Вес алюминиевой трубы). В полимерном колпаке вырезается отверстие необходимого диаметра, при этом металлическая часть каркаса подгоняется к виду покрытия на крыше. В результате установки такой разделки получается достаточно плотный и безопасный выход дымохода из крыши.

Рекомендуем:  Как правильно сделать монтаж дымохода из сэндвич труб из нержавейки своими руками через стену: видео

shema-prohoda-dymohoda

Керамическая

Для вывода на крышу сконструированных керамических дымоходов типа сэндвич, которые очень распространились в наше время, или обычных кирпичных дымовых труб необходимо применить другой способ. Для уплотнения таких дымоходов применяют металлические фартуки, специальные примыкающие планки и теплоизолирующие короба. Герметичность осуществляется благодаря склеиванию деталей специальными пленками и применению специальных герметизирующих материалов. При соблюдении строгой последовательности выполнения работ по разделке, можно достигнуть плотного перехода дымохода через крышу.

shema prohoda perekrytia_02

Разделка

Для уплотнения металлических труб из нержавейки типа сэндвич или керамических круглых применяют специальные проходки для крыши со стальным или полимерным колпаком. С целью защиты от нагрева элементов кровли из дерева в зоне прохода дымовой трубы следует применять термоизолирующий короб из невоспламеняемого материала, при этом образовавшийся зазор между корпусом короба и дымовой трубой заделать негорючим огнеупорным материалом базальтовое или каменное волокно с высокой температурой плавления по сравнению с материалом дымохода при эксплуатации.

prohod

Монтаж и вывод

  • Первым делом необходимо купит или сделать собственными руками металлический патрубок с тонкими стенками. Необходимо рассчитать его размеры так, чтобы достичь безопасного расстояния между горячей дымовой трубой и деревянным воспламеняющимся элементом крыши более 25 см во всех направлениях. Защитный патрубок изготавливается в виде короба с крышкой, в которой с двух сторон выполняются отверстия равные диаметру трубы. Изготовленный патрубок нужно защитить негорючим утеплителем базальтовым волокном. Зафиксировать теплоизолятор можно специальным металлизированным скотчем или герметиком термостойким.
  • После разметки участка перекрытия в месте выхода трубы из помещения на чердак или второй этаж необходимо вырезать в нем лобзиком квадратное отверстие равное размерам изготовленного перед этим защитного короба с учетом теплоизоляционного пояса из базальтового волокна. После этого можно монтировать патрубок.
  • При выходе дымовой трубы типа сэндвич через отверстия в патрубке необходимо обработать образовавшийся зазор жаропрочным герметиком с допускаемой температурой при эксплуатации дымохода равной 10000С. Пространство между дымовой трубой и корпусом короба заполнить теплоизоляционным материалом базальтовым волокном.

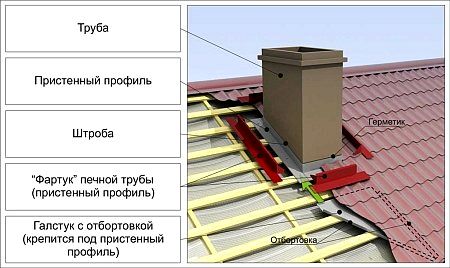

Разделка прямоугольных труб из кирпича или блоков
  • С двух сторон сверху, снизу короб закрывают крышками с отверстиями для трубы и фиксируют их шурупами.
  • Разметив зону кровельного перекрытия в месте выхода трубы из чердака или второго этажа на поверхность крыши (кровлю), находящуюся под определенным наклоном необходимо вырезать отверстие таким же способом, но уже неквадратной формы, а прямоугольной конфигурации из-за наклона данного перекрытия. Далее, монтируем нижний фартук разделки в соответствии наклону крыши чем резче наклон, тем длиннее должно быть отверстие.
  • Сквозь проделанное отверстие с установленным коробом протянуть дымовую трубу, при этом фартук можно на время приспустить вниз. Ее в обязательном порядке необходимо укрепить хомутами и зафиксировать кронштейнами на несущих конструкциях крыши.

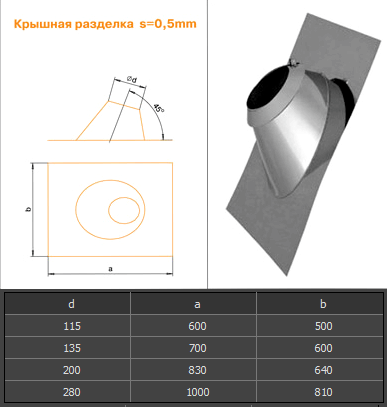

Крышная разделка с фартуком

Над крышей трубу необходимо поднять до определенной высоты. При этом важно помнить о том, что стыки прямых элементов дымовой не должны располагаться в зоне перехода через любые перекрытия потолочные или кровельные. В случае такого попадания в переход необходимо выполнить обрезку элементов. С целью достижения максимальной прочности и пожарной безопасности укрепляющие хомуты следует стягивать в местах соединения прямых элементов трубы, которые, в свою очередь, нужно отделывать герметиком.

Рекомендуем:  Как выбрать и установить трубу дымохода для бани своими руками

gidroizol-dymohod2-460x345
После окончательного закрепления трубы и расположения над крышей необходимо зафиксировать нижний фартук и одеть на нее, выбранный вариант разделки.
